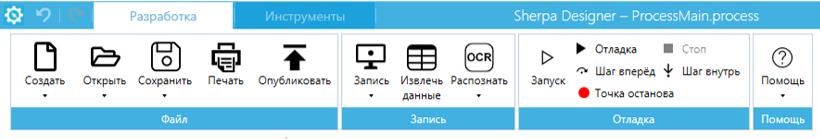

Меню Файл:

Создать Создает новый проект или новую диаграмму, по умолчанию создает новую диаграмму в текущем проекте.
Открыть Открывает созданные ранее диаграммы и проекты. В выпадающем меню содержит список из 10 последних открытых или сохраненных файлов.
Сохранить Сохранить диаграмму – сохраняет текущую диаграмму (из активной вкладки) под её текущим именем.
Сохранить диаграмму как – сохраняет диаграмму под новым именем, если она ни разу не была сохранена.
Сохранить проект как – сохраняет проект под новым именем, если он ни разу не был сохранен.
Сохранить все – сохраняет все открытые Диаграммы и Проект.
Печать Отправляет на печать проект в формате PDF. Если принтер не выбран, используйте элемент «Выбрать принтер», затем выберите принтер.
Опубликовать Опубликовать – упаковывает проект в один файл запуска с расширением «.robot». и сохраняет в папку «MyRobots» или другую выбранную пользователем папку.



Функция Записи действий пользователя для автоматизированного создания бизнес-процессов является важной частью Sherpa Designer.

По клику на иконку вызывается полное меню инструмента Записи с возможностью записывать клики на кнопки в программах или нужных элементах экрана, эмулировать нажатия клавиш клавиатуры и т.д. Меню инструмента Записи появляется в левой части экрана, при этом окно Sherpa Designer сворачивается.



Меню Диаграмма



  Для редактирования внешнего вида Диаграмм доступны функции:



Группировать блоки для более легкого перемещения объектов единой группой.

Разгруппировать – отменить примененную ранее группировку блоков.

Изменить Расположение, то есть переместить пересекающиеся в пространстве блоки на передний или на задний план.

Выровнять – быстрый способ выровнять блоки диаграммы процесса по вертикали или горизонтали, а также по другим блокам.



Меню Отладка



Отладка — это процесс поиска и исправления ошибок в созданном бизнес-процессе (роботе). Отладка части бизнес-процесса может быть начата ранее, чем будет создан весь процесс. Рекомендуется выполнять отладку на всех логических этапах создания проекта для пошагового контроля правильности выполнения процесса.

Запуск – запускает выполнение Проекта (главной и вложенных Диаграмм) роботом. По кнопке Запуск активируется работа агента Sherpa Robot, а окно Дизайнера сворачивается.

Отладка – запускает Проект в режиме отладки. В режиме отладки, в отличие от режима Обычного запуска, доступна остановка выполнения процесса на точках останова, а также выполнение процесса по шагам.

Точка останова – это блок, на котором робот остановит исполнение проекта. С помощью кнопки «Точка останова» вы до или во время запуска проекта можете пометить нужные блоки, на которых процесс должен быть приостановлен – и процесс автоматически встанет на паузу, когда его выполнение дойдёт до этих блоков. Помеченные точкой останова блоки обводятся красным прямоугольником. Дополнительно, тот блок, на котором выполнение программы остановлено в данный момент, обводится синим прямоугольником.

Пока исполнение поставлено «на паузу», вы можете просмотреть текущие значения переменных на панели Переменные.  Во время остановки можно убрать точку останова с одного блока и поставить на другой, или же поставить точки останова на несколько блоков. Во время паузы процесса вы можете совершать и другие отладочные действия, такие как Шаг внутрь, Шаг вперед, или нажать Стоп, чтобы завершить работу робота и вернуться в режим разработки.

Шаг вперед – позволяет запустить или продолжить выполнение программы в режиме, при котором робот автоматически встанет на паузу после выполнения следующего блока, но для блоков Подпроцессов следующая остановка будет произведена в текущей диаграмме на следующем после подпроцесса блоке (то есть весь подпроцесс выполнится полностью).

Шаг внутрь – позволяет запустить или продолжить выполнение программы в режиме, при котором робот автоматически встанет на паузу после выполнения следующего блока, но для блоков Подпроцессов следующая остановка будет произведена на первом блоке диаграммы подпроцесса.

Если текущий блок – не блок Подпроцесса, то действия «Шаг вперед» и «Шаг внутрь» выглядят одинаково.



Меню Инструменты



В Инструментах можно изменить язык интерфейса для Дизайнера диаграмм и инструмента Записи, а также программы-агента, установленной на данном компьютере, выбрав один из доступных языков: Английский и Русский

Обновить диаграмму – обновляет версии блоков, содержащиеся в текущем проекте до последних актуальных из палитры блоков Дизайнера. Эта кнопка полезна в том случае, если вы открываете проект, созданный в более старой версии Дизайнера, и хотите, чтобы функционал обновившихся с тех блоков соответствовал новой версии Дизайнера.
